Расстановка столов в конторских помещениях

Минимальная ширина офиса, определяемая на основе расстояний между осями окон.

  1. Стандартные столы (по DIN — немецкому институту стандартизации), размер 156 х 78 см. Шаг простенков составляет 187,5 см и кратен 62,5 см — шагу ребер ребристого покрытия. Перекрытие изготавливается с использованием стандартной опалубки, что дает оптимальную расстановку и примыкание к наружной стене поперечных передвижных перегородок. Для конторских зданий используют шаги 1,75 : 1,85 : 1,875 м — последний размер считается наиболее подходящим.

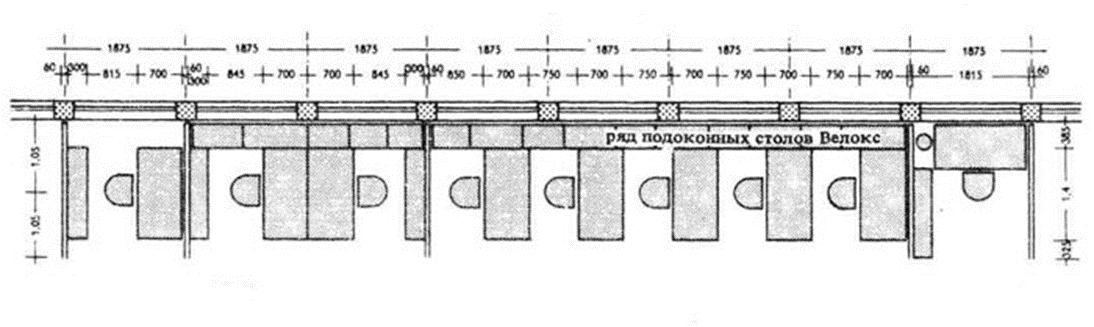

  2. Столы размером 70 х 140 см комбинируют с подоконными столами, которые заменяют полки для бумаг (рис. 1). Это помогает сэкономить один шаг на каждые пять шагов между простенками и продольную полосу шириной 32,5 см. Объем на одно рабочее место сокращается на 21 %. Расстояние между столами 75 см возможно только при использовании кресел с колесиками.
  3. Планировка конторских помещений при расстановке столов. Помещения разного назначения в общем зале: а) кабинет директора с небольшой комнатой для совещаний; б) кабинет помощника директора или заведующего отделом; с) секретариат, приемная; д) комнаты служащих, связанных с приемами посетителей; е) рабочие помещения.

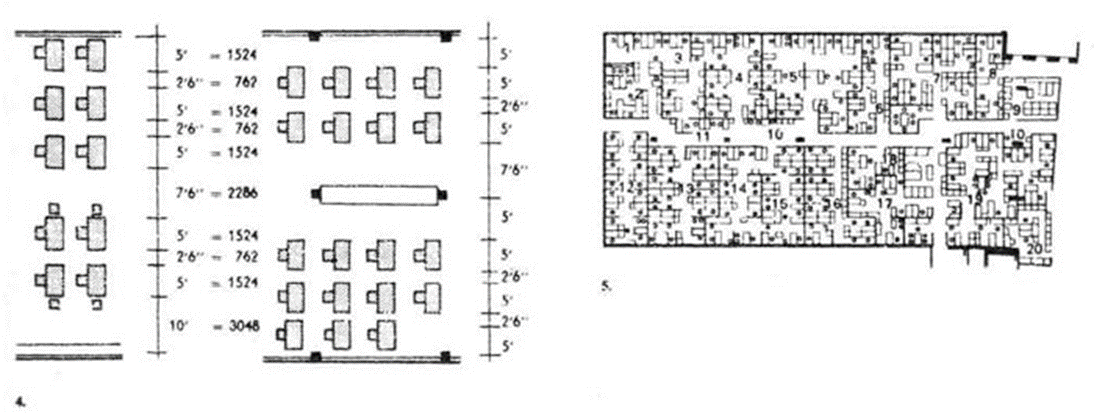

  4. Два варианта меблировки рабочего зала по К.Х. Риппену.
  5. Зал, поделенный на отсеки передвижными перегородками. 1 — начальник коммерческого отдела; 2 — подготовка данных для последующей обработки; 3 — отдел закупок высококачественных товаров; 4, 5, 14, 15 — отделы закупок; 6 — рекламный отдел; 7 — организационный отдел; 8 — гастрономический отдел; 9 — подготовка документов; 10 — ЦУ вычислительной аппаратуры; 11 — машинописное бюро; 12 — отдел текстиля; 13 — отдел закупок текстиля; 16 — отдел текстиля ручной работы; 17 — производственный отдел; 18 — отдел закупки машин и устройств; 19 — инженерное бюро; 20 — почтовое отделение.

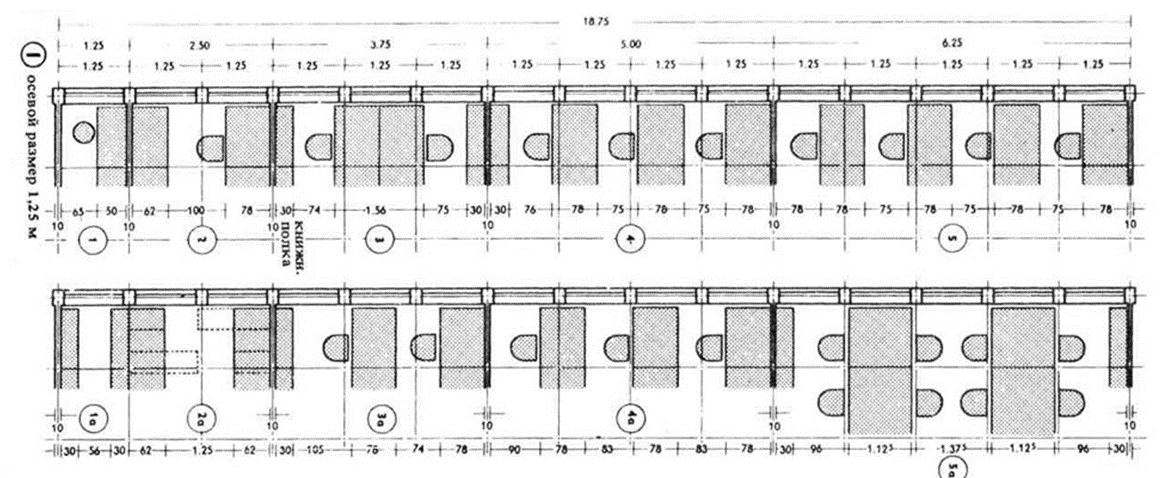

Минимальный размер в осях для простенков и окон — 1,25 м. Он принят в соответствии с модульными размерами и отвечает задачам эффективного и разнообразного использования помещений. Кратные этому размеру расстояния между поперечными стенками — 2,5, 3,75, 5 м и т. д. (рис. 1–6) — дают возможность удобно расставить мебель. Предусмотрены разные варианты, отвечающие почти всем условиям и правилам.

Если необходим более широкий шаг простенков, расстояния между центрами простенков следует считать по схеме П. Иногда используется размер 2,5 м (т. е. 2 х 1,25), который имеет все достоинства размера 1,25 м. Размер 1,875 м = 1,5 х 1,25 м (размер UBA) — максимально осевой размер для конторских зданий. Число примеров расстановки мебели, приведенных на рис. 7–9, может быть значительно увеличено. Этому размеру хорошо подходит шаг несущей конструкции перекрытий 625 мм или 1,25 м. Оси каждой третьей балки и простенка совпадают.

1, 6а — машинописное бюро; 2, 4, 8, 9 — рабочее помещение; 2а, 7 — регистратура; 3 — помещение с совмещенными столами; 3а — помещение с отдельными столами; 4а — расстановка столов с проходом; 5 — отдел бухгалтерии; 5а — обработка почты; 6 — кабинет со столом для одного человека; 7а — кабинет директора со столом для заседаний; 8а, 9а — картотека.

Рис. 1. Расположение рабочих мест (размеры указаны в см): а — административное помещение; оптимальная площадь на одного работника — от 5 м, в том числе 2 кв. м свободной, объем — 15 куб. м, высота — от 3 м; б — проектное бюро, размеры рассчитываются с учетом требований к рабочей зоне и разумного использования площади пола, оптимальная площадь на одного инженера — от 6 м (без чертежной доски) и от 8 м (с чертежной доской), объем — 20 куб. м, высота — от 3 м (не рекомендуется ставить столы друг за другом или напротив друг друга с точки зрения психологии).
